Détails de produit
Lieu d'origine: Changzhou, Chine
Nom de marque: TOM
Certification: ISO9001:2000, ISO14001, OHSAS18001, CE, CO
Numéro de modèle: DGP-CZ-24-6
Document: Brochure du produit PDF
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: negotiable
Détails d'emballage: le cas en bois de Non-fumigation a inséré l'étagère de fer, appropriée à la livraison de mer de long
Délai de livraison: 60 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 25SETS/MONTHLY
Matériel: |
SS304 ou SS316L |
Élément pneumatique: |
AirTAC |
élément électronique: |
Siemens, Schneider ou Panasonic |
Réservoir remplissant: |
Y compris |
Capteur de niveau de liquide: |
Y compris |
Fonction de nettoyage: |
Y compris |
nombre de bec remplissant: |
24 |
nombre de tête de capsulage: |
8 |
Matériel: |
SS304 ou SS316L |
Élément pneumatique: |
AirTAC |
élément électronique: |
Siemens, Schneider ou Panasonic |
Réservoir remplissant: |
Y compris |
Capteur de niveau de liquide: |
Y compris |
Fonction de nettoyage: |
Y compris |
nombre de bec remplissant: |
24 |
nombre de tête de capsulage: |
8 |
Principales caractéristiques:

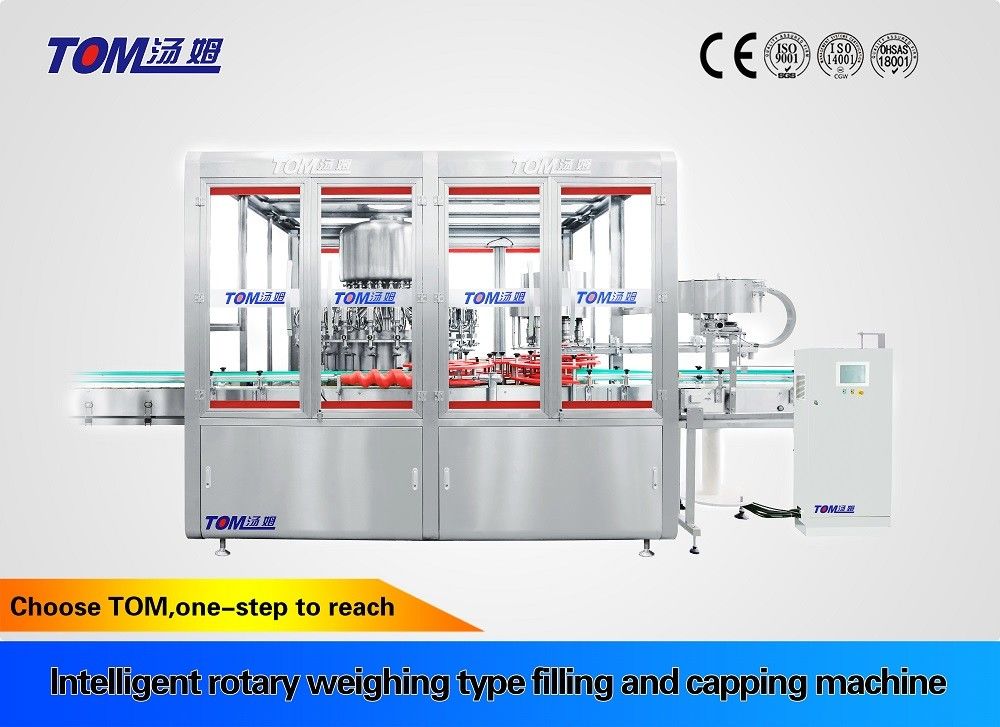

1Cette machine est une machine de remplissage et d'enveloppe nouvellement développée, avec une grande autonomie et une grande capacité. Elle est contrôlée automatiquement par un PLC et un panneau tactile.C'est une intégration idéale de mécaniqueLa machine a dépassé le niveau supérieur du type similaire.
2Cette machine est l' intégration de la mécanique et de l' électrique remplissant les spécifications peuvent être facilement modifiées en modifiant les paramètres sur le panneau de contrôle à écran tactile.Chacune des têtes de remplissage peut être réglée respectivement.. L' ordinateur a pour fonction de mémoriser les paramètres correspondants de chaque spécification d' emballage, afin de gagner du temps pour le deuxième ajustement.La tête de remplissage adopte le style de remplissage à double vitesse sans goutte à goutteIl y a un système de pesage et de rétroaction dans chaque tête de remplissage.
3Au cours du processus, les pièces clés sont protégées par l'intégration de mécanique et électrique.alors l'écran tactile indiquera la partie anormale.
4La conception de la protection pneumatique et imperméable à l' eau n' entraîne aucune pollution de l' environnement de l' atelier.
Paramètres techniques
| Je ne veux pas. | Nom de l'article | Résultats |
|
01 |
Impression globale de la machine (L × W × H) | Pour les véhicules à moteur à combustion |
|
02 |
Nombre de têtes de remplissage | 24 |
|
03 |
N. de têtes de couvercle | 6 |
|
04 |
Erreur de commande | ± 5 g (essai à l'eau) |
|
05 |
Poids de la machine | Environ 3000 kg |
|
06 |
Bouche de bouteille appropriée | ≥φ20 mm (peut être personnalisé) |
|
07 |
Volume approprié du flacon | 1L à 5L |
|
08 |
Énergie électrique | Le système de freinage doit être équipé d'un système de freinage de freinage. |
|
09 |
Le pouvoir | 6.5 kW |
|
10 |
Source d'air / consommation d'air | 0.6 MPa d'air comprimé propre et stable; 300 L/min |
|
11 |
Capacité de production | 1-5L:5500-10000 bouteilles/heure (elle sera différente selon le matériau et le volume du conteneur d'emballage) |
|
12 |
Hauteur du convoyeur de capture | 950 mm ± 50 mm |
Détails de la machine:
Les principales pièces de remplissage et de bouchon, comprenant 24 bouchons de remplissage à buse et 8 têtes de bouchon, remplissant en poids avec une grande précision de remplissage et une grande vitesse de remplissage,
Chaque station de remplissage a une balance de poids, nous utilisons une balance de pesage Mettler Toledo pour maintenir une haute précision de remplissage
Les têtes de capuchon adaptées à différents types de capuchons, et il capuchon sont personnalisés selon l'échantillon de capuchon du client, si le diamètre du capuchon est différent,les têtes de couvercle doivent être modifiées en conséquence, mais le temps de changement est rapide.
La vis d'entrée de bouteille est utilisée pour séparer la bouteille un par un entrer dans la station de remplissage en douceur
Le détecteur de capuchon tordu et le réjecteur, est la bouteille couverte est non qualifiée tel que le capuchon est tordu, ou le capuchon est manquant, cette bouteille sera automatiquement rejetée
Ceci est le détecteur de feuille d'aluminium et le réjecteur, si la feuille d'aluminium manque, la bouteille sera automatiquement rejetée
C'est le tri cap, le tri cap et le tri des caps à la station de capping un par un automatiquement, il a une fonction de liaison avec l'ascenseur de cap et la machine de capping,si le bol de tri est plein, l'ascenseur de bouchon cessera d'alimenter le bouchon dans le tri, si le tri du bouchon manque de bouchon, l'ascenseur recommencera à fonctionner.
Ceci est la station de transfert de capuchon, la tête de capuchon va saisir le capuchon ici et mettre le capuchon sur la bouteille
Produits à appliquer:
Convecteur et gouttière:les convoyeurs avant le remplissage et après le remplissage équipés également d'une gouttière à goutte à goutte, afin d'éviter les chutes de liquide sur le sol et la pollution de l'atelier.
Pour les appareils à moteur:structure simple, belle apparence, configuration flexible et entretien pratique, afin que les câbles et les conduites d'air sur le site ne soient pas désordonnés.
Emballage et expédition
La machine est emballée par un boîtier en bois non fumigation, et pour garder le boîtier en bois plus sûr, nous avons inséré le support en fer à l'intérieur du boîtier en bois, ce qui le rend approprié pour la livraison maritime à long terme.
Le département logistique de Tom chargera les marchandises dans des conteneurs directement dans l'usine de Tom.
