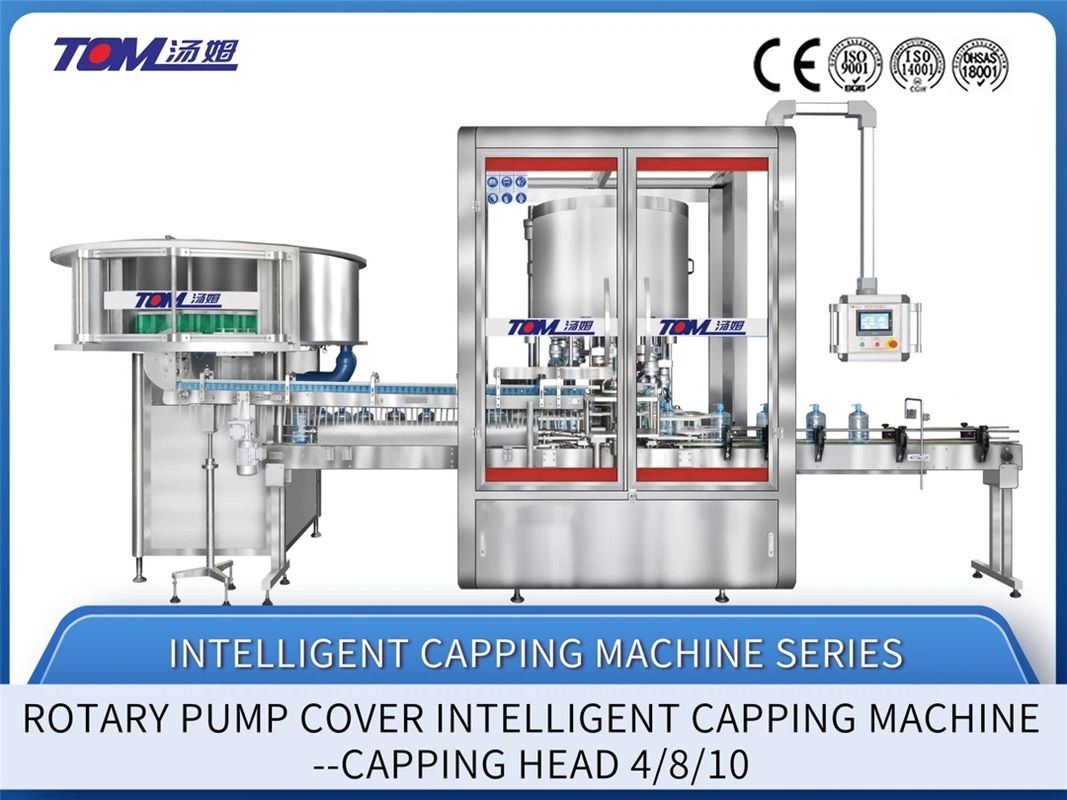

3000-9000BPH Machine automatique de fermeture de bouteille

Caractéristiques principales

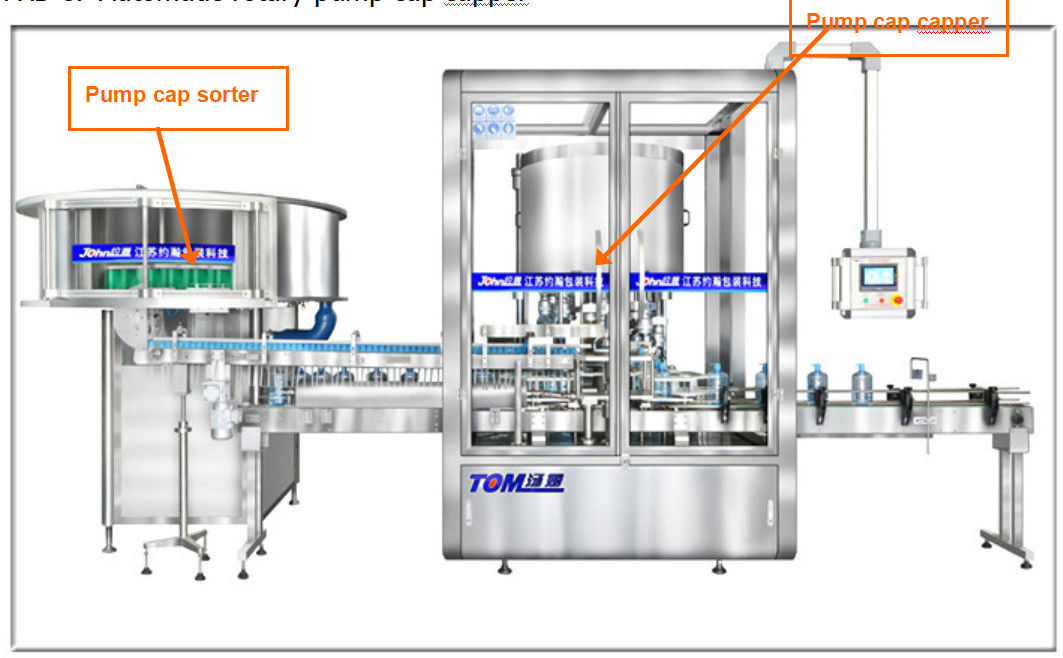

Cette machine est une machine de bouchage à pompe rotative, avec un fonctionnement stable, une large plage d'utilisation, applicable au bouchage de bouteilles rondes, de bouteilles elliptiques et de seaux carrés, avec un taux de bouchage élevé ;

Intègre l'entrée des bouteilles, l'élévation des bouchons, le tri des bouchons, l'alimentation des bouchons, le pressage des bouchons et la sortie des bouteilles, adopte la saisie des bouchons et le bouchage de positionnement, complète le processus de bouchage en synchronisation avec le déplacement des bouteilles ;

Sans aucun dommage à la bouteille et au bouchon pendant le processus de bouchage, obtenez un taux de réussite élevé ;

L'ensemble de la machine est contrôlé par un automate programmable, actionné par une IHM ; comparable aux produits étrangers similaires, avec une longue durée de vie des pièces de rechange, un fonctionnement stable, un faible bruit, une large plage d'utilisation, un taux de bouchage élevé.

La surface de la machine est traitée par polissage, aspect élégant ;

La vitesse de fonctionnement de cette machine peut être facilement ajustée, ce qui est bon pour l'équipement avec une ligne d'emballage, c'est un choix idéal pour les ateliers d'emballage de grande et moyenne taille.

1. Dans la partie entrée des bouteilles, une vis d'alimentation des bouteilles est installée pour s'assurer que la bouteille peut entrer en douceur dans la machine principale, ne pas éclabousser le matériau ; lorsque la bouteille atteint la station de bouchage, le col de la bouteille sera serré par un dispositif de serrage, pour s'assurer que l'embouchure de la bouteille peut être centrée avec la tête de bouchage et obtenir un bon résultat de bouchage.

2. Lorsque la vis d'alimentation détecte l'entrée de la bouteille, en même temps, le cylindre d'alimentation des bouchons envoie le bouchon à la roue en étoile d'alimentation des bouchons, la tête de bouchage saisira le bouchon et ajustera la position automatiquement, cette machine a la fonction de pas de bouteille, pas de bouchon.

3. La vitesse d'entrée des bouteilles, de bouchage, de transport des bouteilles et d'élévation des bouchons peut être ajustée sur l'écran tactile, pour éviter que la bouteille ne tombe, que le blocage de la bouteille ne se produise en raison de la vitesse discordante, ainsi qu'une augmentation de l'efficacité du travail ; la roue en étoile de la bouteille est traitée en fonction de la forme de la bouteille et la surface est lisse, sans blesser les bouteilles ;

4. Réglage des spécifications :

1) en raison de la hauteur différente de la bouteille, la hauteur du châssis principal peut être ajustée par le moteur principal, pratique et efficace ;

2) en raison du diamètre différent de la bouteille, il suffit de remplacer la roue en étoile de la bouteille, chaque roue en étoile est gravée d'un signe, il est facile de trouver la roue en étoile correspondante, pratique et efficace ;

Le châssis principal et les matériaux d'externalisation utilisent tous de l'acier inoxydable 304 de haute qualité, une longue durée de vie et une apparence élégante ;

5. La machine est intelligente et humanisée, avec la fonction de protection de verrouillage automatique, d'alarme, de comptage du rendement et de réglage manuel/automatique ; la machine est protégée par une porte de protection de l'environnement, pour assurer la sécurité de l'opérateur.

1. Fonction de protection de la machine :

1) Protection contre le manque/blocage de bouteilles : lorsque la bouteille manque à l'entrée ou que la bouteille est bloquée à la sortie, la machine s'arrête et émet une alarme automatiquement ;

2) Protection de seuil : la machine est équipée d'un dispositif de seuil de porte de sécurité, pendant le fonctionnement normal, lorsque l'une des portes de cette machine est ouverte, la machine s'arrête et émet une alarme automatiquement ;

3) Protection de la pression d'air : il y a un séparateur huile-eau installé sur le tuyau d'air de la machine, prolonge la durée de vie des composants pneumatiques, lorsque la pression d'air d'admission est trop élevée ou trop basse, la machine s'arrête et émet une alarme automatiquement (toutes les alarmes ci-dessus s'afficheront sur l'écran tactile et seront signalées par un signal sonore et lumineux) ;

2. Lors du changement de spécification de la bouteille, toutes les pièces de réglage sont équipées d'un indicateur numérique, d'une plaque d'échelle et portent une marque gravée ou une marque spéciale.

3. Tous les bords et les angles de la machine sont polis, toutes les pièces mobiles sont équipées d'un capuchon de protection, pour éliminer les risques potentiels pour la sécurité, mettre en œuvre la sécurité de la production sans accidents.

4. Le boîtier électrique de la machine est conçu séparément, étanche à l'eau, le circuit pneumatique, les lignes de circuit sont standard, pas de lignes de saut, avec une fonction d'auto-protection automatique, il y a un bouton d'arrêt d'urgence sur la plateforme de contrôle ;

Paramètre technique :

Partie d'orientation fixe d'insertion du tuyau de la gâchette :

Lorsque le bouchon est saisi par la tête de bouchage, la tige de guidage fixe du tuyau fonctionne pour fixer le tuyau de bouchage, pendant le processus de rotation du bouchon, la tête de bouchage soulève les bouchons rotatifs vers l'embouchure de la bouteille, à ce moment, la tige de guidage fixe reste relative, de sorte qu'elle peut redresser le tuyau et l'insérer dans la bouteille (ce dispositif est applicable à de nombreux types de bouchons de pompe, même si le tuyau est très plié)

Tête de bouchage

Selon les caractéristiques du matériau d'emballage de l'utilisateur, choisissez d'utiliser une tête de bouchage appropriée, cette tête de bouchage sera conçue pour le type de pressage.

Écran tactile :

Absorbez le concept d'opération avancé étranger, la machine utilise un écran tactile mobile, peut pivoter de 360°, aspect élégant et fonctionnement pratique.

Rejeteur de défauts

la machine peut identifier et éliminer automatiquement les produits défectueux, ce qui permet à l'opérateur d'économiser beaucoup d'énergie ;

Armoire électrique :
Le nouveau type de cadre adopte la structure de boîtier électrique vertical latéral, ce qui permet d'économiser beaucoup d'espace pour la machine et est beau et pratique, garantissant que le boîtier électrique n'est pas facile à être humide et influant ; lorsque l'équipement fonctionne, le boîtier électrique n'est pas autorisé à s'ouvrir pour la sécurité de l'utilisateur. L'armoire électrique de notre société est équipée d'une vitre. La fenêtre est pratique pour l'utilisateur pour fonctionner normalement à l'intérieur du dispositif d'observation de fonctionnement de l'équipement ; le panneau de porte à charnière garantit que la maintenance et le débogage du panneau de porte de commutation sont pratiques et pratiques, et la pluralité de ventilateurs de refroidissement sur le côté fournit des performances de dissipation thermique efficaces au boîtier électrique ; la disposition modulaire du circuit de l'appareil est forte et faible Le câblage électrique est séparé, évitant la possibilité d'interférences électriques fortes et d'autres problèmes imprévisibles.

Protection de seuil : l'hôte est équipé d'un dispositif d'alarme de seuil de porte de sécurité. Pendant la production normale, ouvrez la porte de sécurité (autour de la porte), et l'hôte émet automatiquement une alarme et arrête la machine ;

Un séparateur huile-eau est installé devant le tuyau principal d'admission. Lorsque la pression est trop élevée ou trop basse, l'hôte émet automatiquement une alarme et arrête la machine ;(Toutes les alarmes ci-dessus sont affichées sur l'écran tactile et des alarmes sonores et lumineuses en même temps)
